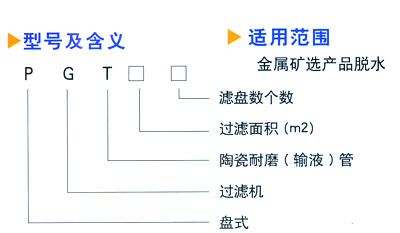

PGT圓盤式過濾機

PGT系列金屬礦用盤式真空過濾機充分借鑒了國外同類產品的優點，針對金屬礦物密度大、沉降快、含固體顆粒對濾液管沖擊力強的特點，進行了整體性能和各部件之間可靠性的優化設計，保證了金屬礦物質在固液分離中獲得的優良的脫水指標。通過用戶成功實際應用證明，其主要技術指標及性能達到國內外先進產品水平。

主要特點:
1、扇形濾板脫水孔分布均勻，孔率合理，筋條尺寸大，有高強度工程塑料制成，使用壽命提高了1-1.5倍。
2、濾液管過濾面積大，分配頭腹腔面積大，提高了抽氣率和濾液排放效果。
3、耐磨錦綸單絲或雙層復絲濾布使脫水率提高且不易堵塞，延長了使用壽命。
4、多點干油泵集中自動潤滑。
5、濾布自動清洗裝置，保持了其良好的脫水效果。
6、臥式強制變速攪拌，軸端采用橡膠及石墨盤根和水壓差三重密封，確保不漏漿。
7、主傳動無級變速，依物料的濃度及流量調節(交流調速電機或變頻器)，以求達到理想的工作效果。
8、每盤由20片濾扇板組成，加強了過濾過程控制，成餅厚均勻。
9、摩擦片采用特制耐磨材料硼鑄鐵，剛?cè)嵯酀?jì)、密封效果好，使用壽命長。
10、濾液管為高強度耐磨陶瓷復合鋼管，提高壽命10倍以上。
11、濾液管與濾扇接口去掉上下法蘭，采用模具定位直接焊接，減少90%可能漏氣點

濾盤直徑		2100							3100
過濾面積(m³)		10	15	20	25	30	35	40	48	60	72	84	96
濾盤數量(個)		2	3	4	5	6	7	8	4	5	6	7	8
每盤濾扇數量(個)		20							20
主軸電機功率(KW)		4							5.5		7.5
攪拌電機功率(KW)		5.5							7.5		11
卸餅方式		反吹風							反吹風
機重(T)		10.4	11.0	11.6	12.2	12.8	13.4	14.0	18	21	24	27	30
外形尺寸	長(mm)	2535	2920	3315	3705	4095	4485	4875	4175	4675	5175	5675	6175
	寬	2480							4280
	高	2690							3740
處理能力(t/n.m²)		0.6-0.85
